矩阵键盘

键盘是通过按下某个键来给电脑发送按键的信号，按键的电路设计有许多，比如独立IO和矩阵电路。各有各的优缺点。这里主要讲独立IO和矩阵电路。

独立IO接口

所谓的独立IO就是给配个按键分配两个IO接口，如果有N个按键，那么就需要有N*2个接口，显然这会大大怎么设计生成，而且芯片的IO接口是非常有限的，除非通过IO扩展芯片来增加，这样不仅增加了设计难度，还增加了成本。

假设现在有个3行3列的正方形键盘，9个按键，如果使用独立IO的话，总共需要18个IO接口，听上去不是很多，如果30个按键呢，那就更多了，显然这种方案是不行的。

矩阵IO接口

有没有什么办法能节省IO接口呢？当然是有的，键盘都是由N行M列组成的，每个按键都有自己的行号和列号，那么，我们可以把每行串联起来，每列串联起来，按下某个按键的时候就发送行号和列号，这样就能知道是哪个按键被按下，给电脑发送什么按键信号了。

假设现在有个3行3列的正方形键盘，9个按键，如果使用矩阵IO的话，总共就需要6个IO接口，节省大量的IO接口。

生成键盘配列

所谓的键盘配列就是给每个按键配置行号和列号，这里配列主要是为后面电路设计准备。

首先回到https://www.keyboard-layout-editor.com/网站，打开在下方的Raw data栏

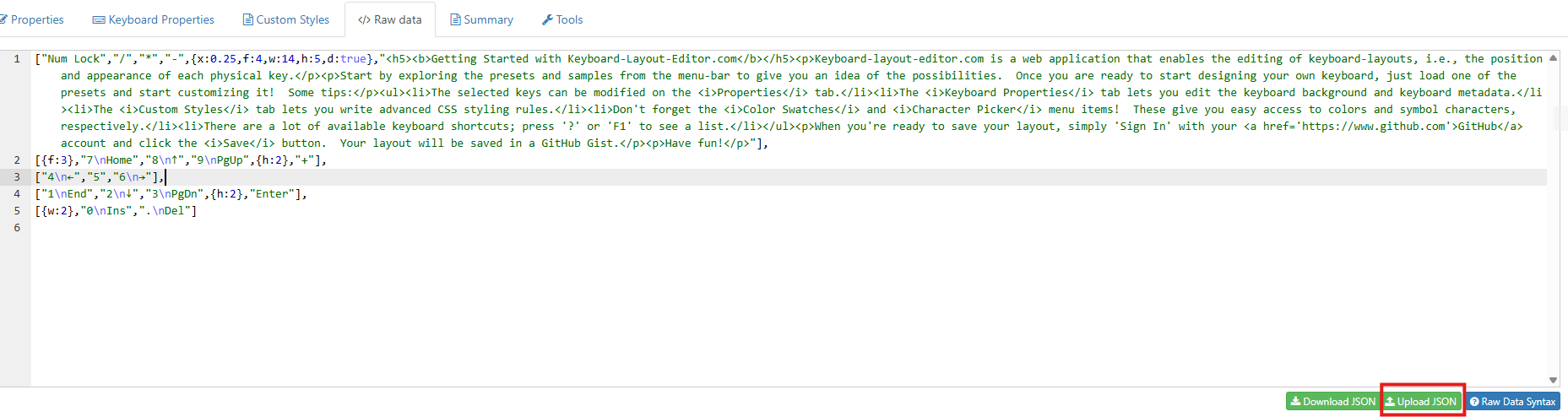

在右下角找到红框的按钮，上传我们之前保存的布局文件。上传后就会自动恢复到我们的布局了，把文本框里的内容全部复制下来。

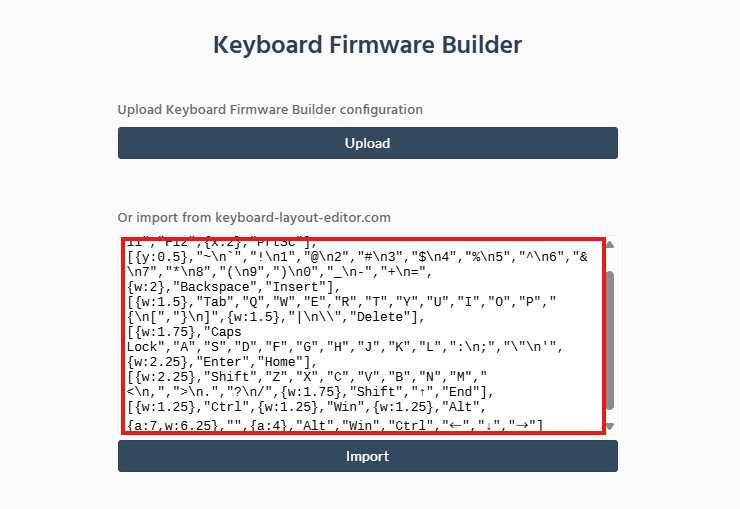

打开https://kbfirmware.com/网站，在红框处把复制的内容粘贴上去，点击下方的Import，网站会自动为我们生成配列。

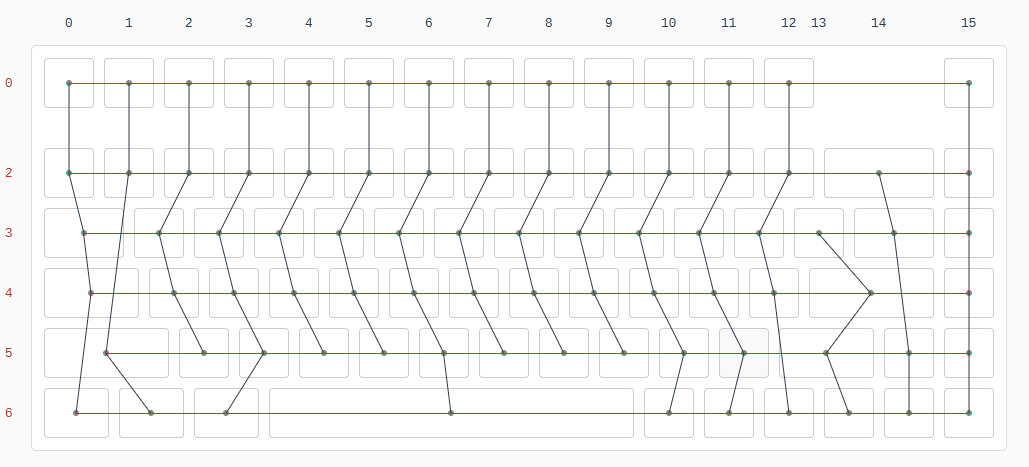

这是网站自动生成的配列，可以看到每个按键都有行号和列号，注意，行号和列号不是从不是1开始，而是从0开始。

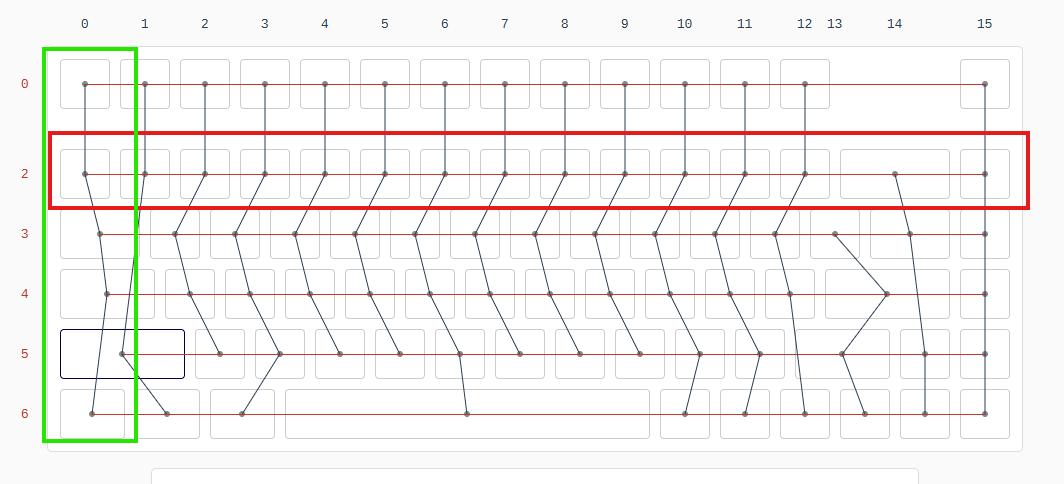

生成的配列的最大行号是6，最大列号是是15，也就是说需要7行16列，实际上我们设计的键盘有6行15列，所以，我们要手动修改下配列。

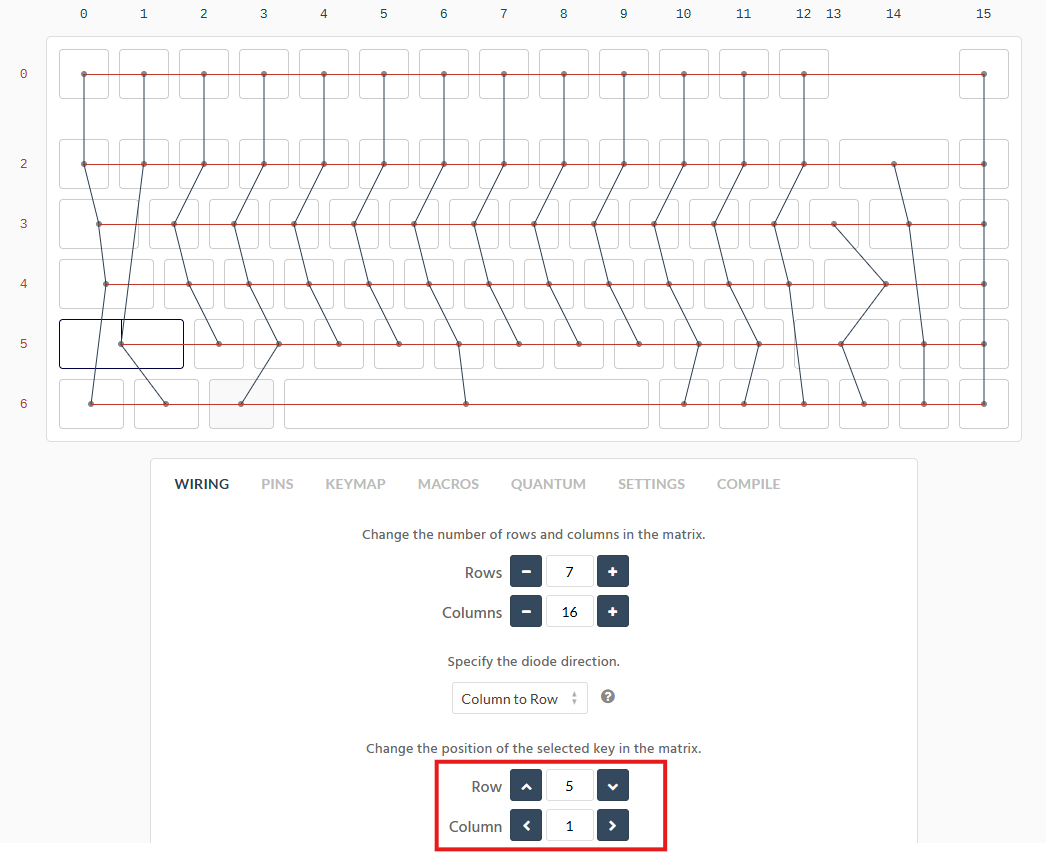

点击任意按键后，可以在红框的位置修改行号和列号。

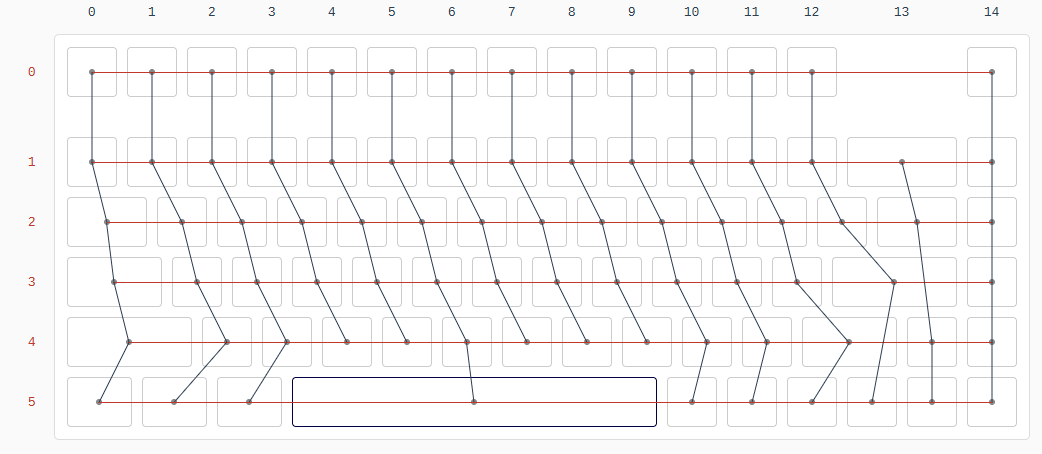

这是修改过后的配列，明显比前面的整洁多了，而且最大行号是6，最大列号是14，完全符合我们的设计，最后把配列截图保存下载，后面要用到。

生成定位板

定位板就是给每个按键固定位置，主要是按键插座定位，每个键盘都有自己的大小，如果手动定位的话，那也太麻烦了，所以我们通过工具生成定位板。

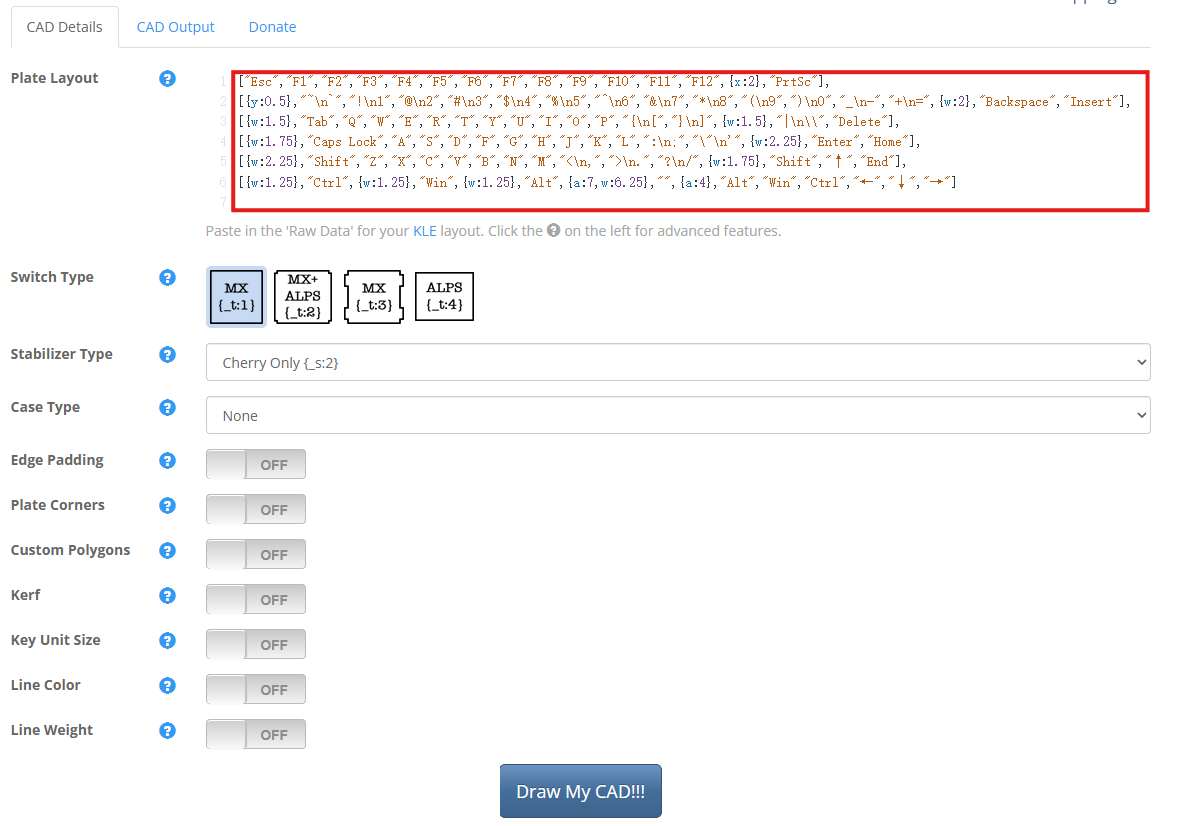

打开http://builder.swillkb.com/网站，把布局的代码粘贴到Plate Layout输入框里。Switch Type按键开口类型选择MX，这是最常见的一种，Stabilizer Type卫星轴开口类型选择_s:1或者_s:2都可以，这里选择_s:2，方便后面修改，最后点击下方的按钮就可以生成定位板。

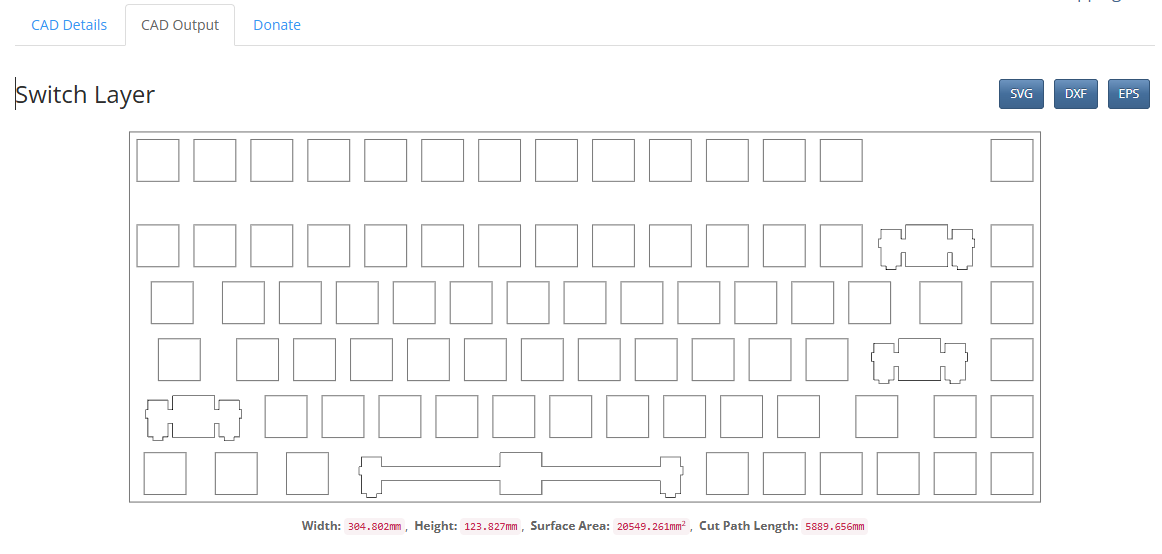

这是生成好的定位板，点击右上方的DXF，下载定位板文件，保存好，后面还会用到。
